BIM завоёвывает старые здания: как 3D-лазерное сканирование делает реконструкцию быстрее и точнее
Те, кто ремонтируют старые здания, принимают решения на миллионы. Неожиданные перекосы, скрытые трубопроводы или неясная статическая нагрузка стоят времени, денег и нервов. Именно здесь и начинает Информационное моделирование зданий (BIM) в сочетании с 3D‑лазерные сканы точные данные о запасах, четкое планирование, меньше дополнительных работ. Как брокер и партнер по проекту, мы используем эту методологию для раннего выявления рисков, обеспечения надежности бюджета и прозрачного раскрытия потенциала стоимости.
Что такое BIM в существующей застройке – и почему это больше, чем 3D-модель

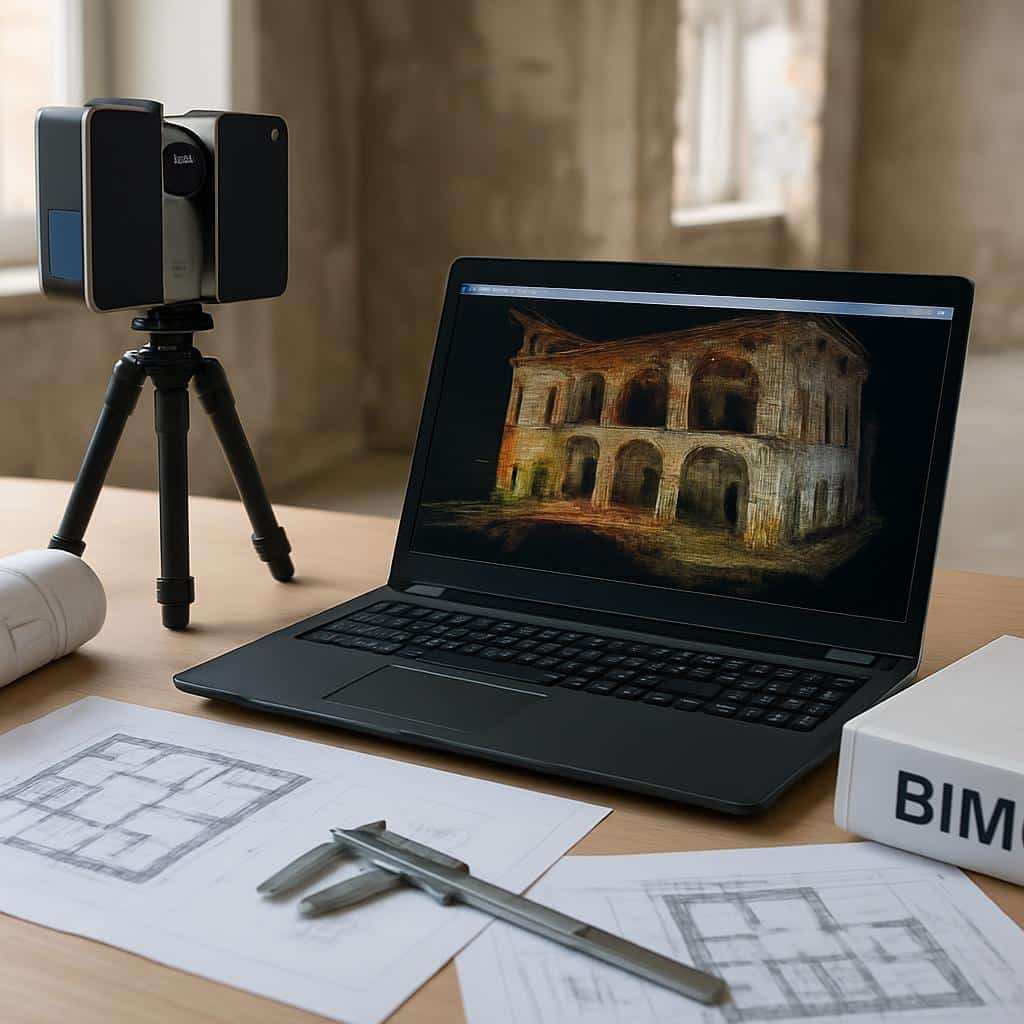

При инвентаризации помещений, конструктивных элементов и установок измеряются с миллиметровой точностью с помощью лазерного сканера. Результатом является плотное Облако точек, которые в цифровом измерении, а затем в BIM‑модель подвергается. В отличие от классических 2D-планов, BIM отображает не только геометрию, но и свойства: конструкции стен, материалы, год постройки, статус повреждений, объемы. Эта связь делает стоимость строительства, сроки и процессы симулируемый – огромное преимущество в старых домах, где вряд ли найдутся два потолка одинаковой высоты.
Точность превосходит интуицию: измеримые преимущества в старых домах
- Безопасная смета: Отклонения в 3–5 см на комнату быстро суммируются. Лазерное сканирование дает построенный вместо плана „на глазок“.
- Проверка коллизий: Подходит ли новый лифтовой шахта? Проверка на коллизии в BIM позволяет избежать дорогих сюрпризов на этапе отделки.
- Прозрачность расходов: Объемы (например, м² штукатурки, п. м. проводки) определяются автоматически — основа для надежных предложений.
- Соблюдение сроков и безопасность строительных процессов: Точное состояние строительных компонентов помогает осмысленно планировать этапы работ и избегать простоев.
- Документация по продаже и финансированию: Цифровая модель запасов повышает прозрачность для банков, покупателей и оценщиков.
Краткая проверка: Окупается ли 3D-лазерное сканирование?
Предположение: 2 000 м² жилой/полезной площади, сканирование + BIM-модель LOD 200 по цене 2,50–4,00 €/м² = 5 000–8 000 €. Если благодаря этому удастся избежать ошибок в расчете строительных затрат на сумму всего 1% при объеме реконструкции в 1,2 млн €, то экономия составит 12 000 €. Вывод: даже небольшие ошибки в проектировании, которые становятся заметными благодаря сканированию, значительно окупают затраты.
От сканирования к решению: проверенный 3-шаговый рабочий процесс

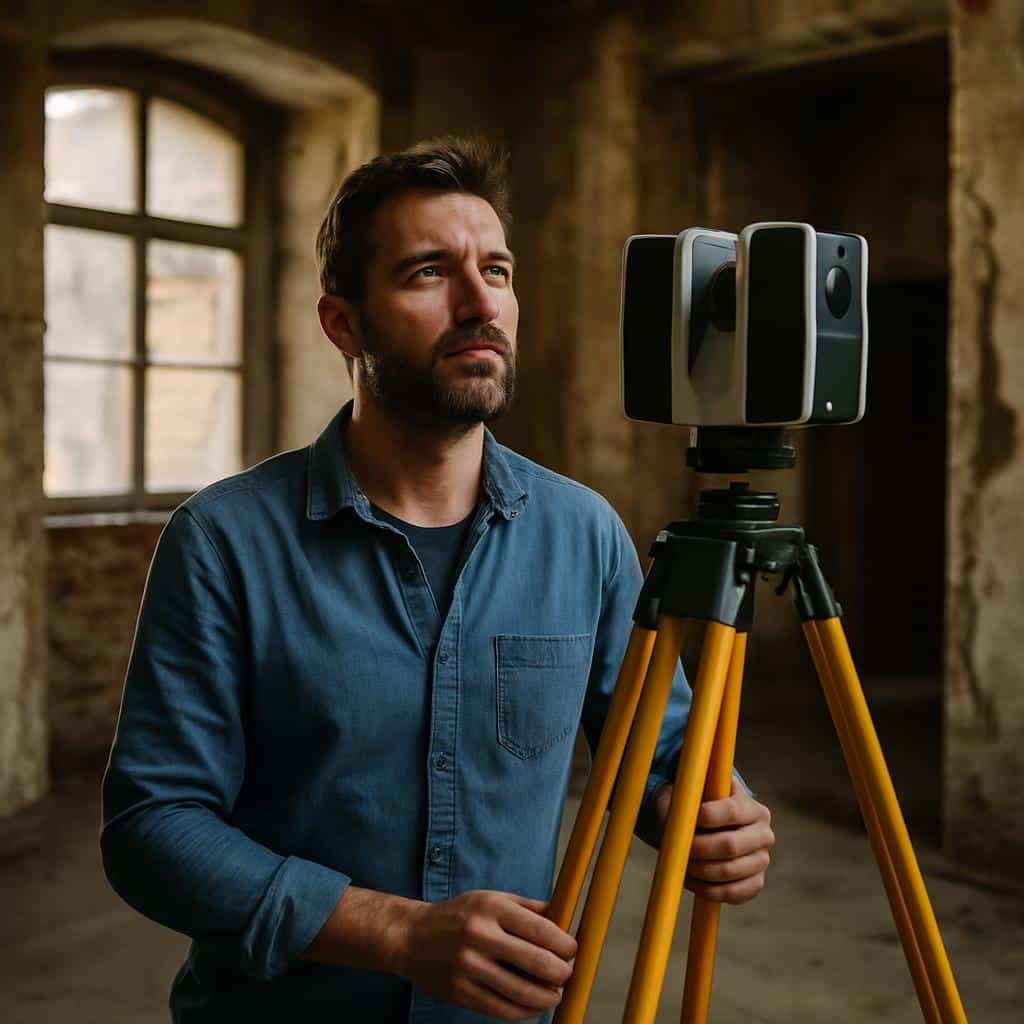

1) 3D-лазерное сканирование на месте: Сканерные станции сканируют помещения, лестничные клетки, чердаки. Длительность работ зависит от размера объекта и составляет 1–3 дня. Результат: геопривязанное облако точек, с высокой точностью до ниш и склонов.
2) Моделирование запасов (BIM): Из облака точек создается параметрическая модель (обычно LOD 200–300). Стены, потолки, окна, трубопроводы создаются как элементы с атрибутами – основа для оценки затрат и вариантов.
3) Оценка и сравнение вариантов: Определение объемов, площади согласно DIN, энергетические проверки (предполагается: U-значения из конструктивных слоев), планирование коллизий и последовательности работ. Изменения централизованно поддерживаются в модели – все чертежи и списки обновляются согласованно.
Пример из практики: Многоквартирный дом эпохи грюндерства с пристройкой
В старом берлинском доме (построенном около 1905 года) было необходимо модернизировать планировку и заменить коммуникации. Классические планы местами отличались от реальности на 6–8 см; высота потолков варьировалась от 2,92 м до 3,08 м. Лазерное сканирование обнаружили перекосы, а также скрытую балку, которая повлияла бы на запланированный дверной проем для кухни. В BIM‑модель было перенесено отверстие, сужен монтажный колодец и надлежащим образом подтверждена пожарная безопасность. Результат: снос не был остановлен, сэкономлено 3 недели, риск дополнительных затрат снижен примерно на 1,51 TP3T (предположение основано на сравнительных предложениях).
Типичные ошибки — и наше решение
- Сканирование слишком поздно: Только после начала строительства? Решение: сканирование перед планированием, при необходимости повторное сканирование после демонтажа.
- Ложная точность: Поручено LOD 100, но планируется детализированная отделка. Решение: определить LOD, соответствующий цели проекта (например, LOD 300 для инженерных систем здания).
- Без допусков Старые здания живут за счет отклонений. Решение: Заложить допуски в модель; Вовлечь отделочные работы на раннем этапе.
- Острова данных Отсутствует IFC, только PDF. Решение: согласование открытых форматов (IFC), четкое определение передачи данных и ответственности.
Советы для владельцев, застройщиков и управляющих компаний
- Определить сферу четко: Какие компоненты необходимо моделировать? Достаточно ли LOD 200, или для внутренних инженерных систем нужен LOD 300?
- Обеспечение качества: Выборочное измерение объекта против облака точек (например, 10 помещений) – документирование отклонений и корректировка.
- Заранее проверить: Сравнивать объемы штукатурных, стяжечных и отделочных работ с расчетными затратами; отклонения >2–3% немедленно доводить до сведения руководства.
- Заморозить этап планирования: Определить контрольные точки (например, 30/60/90 дней); использовать в тендерах только проверенные модели.
- Правовые вопросы и защита данных При наличии жилого фонда уточнить права доступа; чувствительные зоны публиковать только в анонимизированном виде.
Минимизировать риски, сохранить ценность
Цифровые модели файлов сниженными дополнительными сметами, ускоренными разрешениями и созданием доверия у покупателей, банков и спонсирующих организаций. В старых зданиях, где важна каждая деталь, 3D-лазерное сканирование предоставляет фактические данные: от оптимизации планов этажей и объемов материалов до графика сроков. Результатом являются более точные предложения, сокращение сроков строительства и прогнозируемая рентабельность.
Следующий шаг: Мы проверяем, окупится ли 3D-сканирование и BIM-модель для вашего объекта — прозрачно, быстро, надежно. Запросите первичную консультацию прямо сейчас
Хотите безопасно использовать потенциал старых зданий, сократить количество дополнительных работ и соблюдать сроки? Мы будем сопровождать вас от инвентаризации до реализации – с четкими процессами и надежными партнерами. Свяжитесь с нами и опереться на твердые данные.
